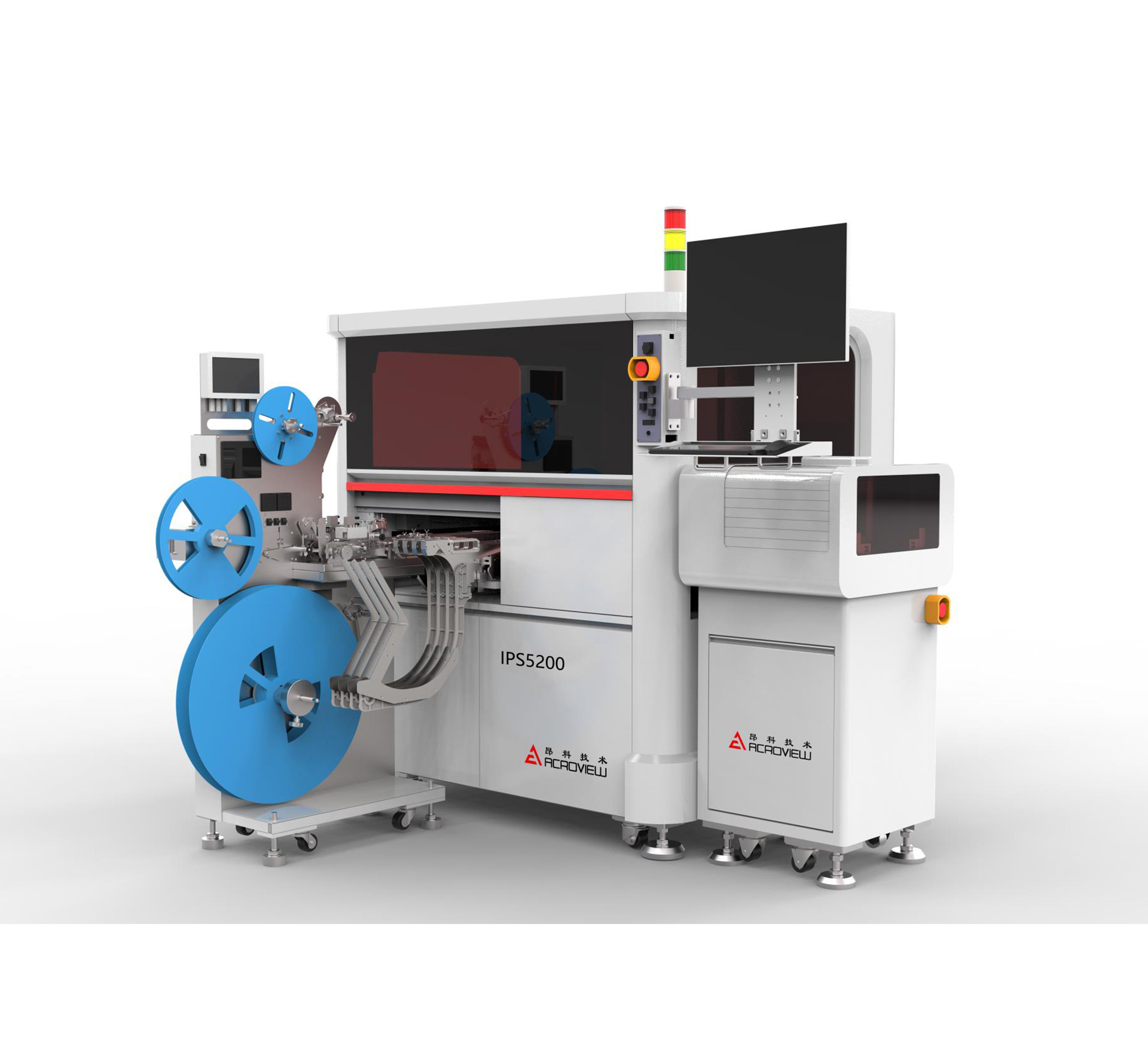

自动烧录机 IPS5200
自动烧录机 IPS5200
自动烧录机 IPS5200
自动烧录机 IPS5200

自动烧录机 IPS5200

概要:IPS5200是昂科推出的四吸嘴高性能自动化烧录机,最高可搭载4台功能强大的昂科烧录核心AP8000,系统最多可扩充至32个烧录工位,为客户提供高效、高性价比的产能利用率。

其他:

●昂科广受客户信赖的IPS自动机构架,确保机器全寿命周期稳定可靠
●最新设计的四吸嘴芯片取放系统,在实现高速、高效(UPH3500)的同时兼顾了取放精度和超静音

●系统支持各种极小尺寸封装的烧录

●对接MES制造执行系统使得生产过程全程可控、可追溯


更高效:UPH3500

更智能:定制MES对接,无人值守

更全面:进料方式:卷带、托盘、自动管装

出料方式:卷带,托盘





IPS5200


IPS5200自动化烧录机_emmc烧录器


     AUTOMATIC

HANDLER

自动烧录机


IPS5200是昂科推出的四吸嘴高性能自动化烧录机,最高可搭载4台功能强大的昂科烧录核心AP8000,系统最多可扩充至32个烧录工位,为客户提供高效、高性价比的产能利用率。


● 昂科广受客户信赖的IPS自动机构架,确保机器全寿命周期稳定可靠


● 最新设计的四吸嘴芯片取放系统,在实现高速、高效(UPH3500)的同时兼顾了取放精度和超静音


● 系统支持各种极小尺寸封装的烧录


● 对接MES制造执行系统使得生产过程全程可控、可追溯

特色功能



高产出通用型烧录器 AP8000

● 内置4台烧录器、32个烧录工位

● 可高达3500 UPH (Unit Per Hour)

●支持IC类型:UFS、eMMC、Nor/Nand Flash、EEPROM、CPLD、FPGA、Anti-Fuse以及其他客户定制芯片/模组

● 全面支持各种IC封装形式


ic自动烧录机_ic芯片烧录设备

智能影像系统

● 四组下相机(130万像素)IC同步纠偏,一组上相机(130万像素)用于各工作站点定位(包含托盘、料带、烧录座等)

● 全自动识别IC外廓定位,摒弃传统膜板匹配,使操作更易简单上手

● 高精度识别极小芯片,支持1.0X1.5mm芯片封装

● IC取放更精准、确保芯片取放稳定性和高产出

IPS5200在线烧录机_编带自动烧录机_芯片自动烧录机


高产出高可靠性

● 四吸嘴高精度IC取放(Pick&Place)组件

● UPH高达3500

● 自动化实时叠料检测




自动进出料托盘(AutoTray系统)

● 高效的自动托盘系统,上下料不影响UPH

● 自动托盘系统简单可靠,提升系统稳定性

ic自动烧写器


自动卷出设备(Tape Out)

● 同时支持冷、热封包装

● 支持8~32mm料带宽度

● 高精度步进(+/- 0.04 mm)进料


ic自动编程器



油墨打点机构及喷墨打印机

● 可选半导体专用油墨打点机构和喷墨打印装置

● 可支持自动卷出及自动托盘装置打点

  ✔支持打点及字符打印

  ✔可支持多种颜色

  ✔墨水符合RoHS要求


产品规格表

设备能力重复取放精度´+-0.01mm
取放装置真空吸嘴×4
单位产能可高达3500UPH
烧录器可内置4台昂科AP8000,最多可向时支持32个独立烧录工位,可选配扩展到64个烧录工位
控制系统X-Y-Z轴驱动高性能伺服驱动系统
传动架构高性能伺服电机+同步带+滑轨传动系统
解析度X/Y/Z轴: 0.001mm, R轴: 0.036。/脉冲
视觉系统下CCD数量4组智能工业相机
上CCD数量1组智能工业相机
影像精度´+-0.01mm
进/出料系统托盘进出料全自动盘装进出料系统,约放25个JEDEC标准盘
可支持手动托盘进出料
卷带进料电子料枪进料.支持8-44mm卷带宽度,可选配扩展到72mm
卷带进料数量最多可支持4盘卷带同时进料
卷带出料全自动卷带出料系统,自粘与热封两种包装方式,支持8-44mm卷带宽度,可选配扩展到72mm
管装进料可支持手动6管装进料机
全自动管装进料系统,双通道同时进料,一次最多可以投入80管
标记系统油墨打点机械油墨打点
喷墨打点喷墨打点,支持打点,数字,英文字等(打点最小1.2x1.2mm.单个字符2*3mm)
激光打点高性能激光打点,支持打点,数字,英文字,二维码等(最小单个字符0.6*0.6mm)
标签贴装支持标签贴附,支持标签底纸宽度10- 40mm.标签宽度>=3mm
视觉检测卷行AOI检测芯片方向检测、芯片字符检测、芯片打点品质检测、空料检测
托盘AOI检测
3D视觉检测3D视觉共面性和引脚起翘检测
操作系统操作系统Windows 10
显示器21寸LCD显示器
输入装置键盘、鼠标、操作手柄
操作环境输入电压200V-240V单相/50- 60HZ/2KW|额定功率)
空气压0.6MPa.约40L/min
重量约500KG

WDH
主机1450mm1190mm1520mm(1965mm含警示灯)
主机+自动托盘1990mm1190mm1520mm(1965mm含警示灯)
主机(内置自动托盘上下料系统)1450mm2060mm1520mm (1965mm含警示灯)
主机(内置自动托盘上下料系统)
+自动卷出+进料飞达
1990mm2060mm1520mm (1965mm含警示灯)


概要:IPS5200是昂科推出的四吸嘴高性能自动化烧录机,最高可搭载4台功能强大的昂科烧录核心AP8000,系统最多可扩充至32个烧录工位,为客户提供高效、高性价比的产能利用率。

其他:

●昂科广受客户信赖的IPS自动机构架,确保机器全寿命周期稳定可靠
●最新设计的四吸嘴芯片取放系统,在实现高速、高效(UPH3500)的同时兼顾了取放精度和超静音

●系统支持各种极小尺寸封装的烧录

●对接MES制造执行系统使得生产过程全程可控、可追溯


更高效:UPH3500

更智能:定制MES对接,无人值守

更全面:进料方式:卷带、托盘、自动管装

出料方式:卷带,托盘
