芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表，其中NORDIC诺迪克半导体的蜂窝物联网系统级封装器件nRF9160的烧录已经被昂科的通用烧录平台AP8000所支持。

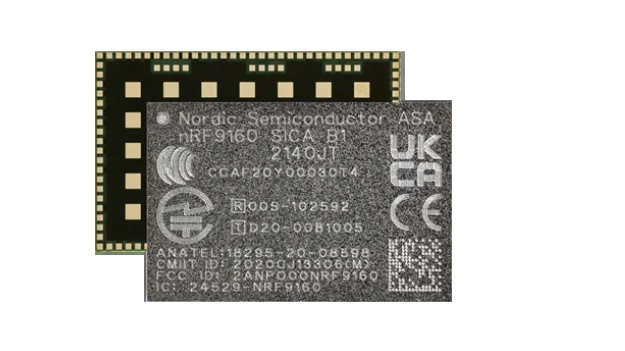

nRF9160是一款外形紧凑、高度集成的系统级封装(SiP)，它使最新的低功耗LTE技术和先进的处理和安全触手可及且易于使用，适用于各种单设备低功耗蜂窝物联网(cIoT)设计。

内置Arm Cortex-M33应用专属处理器、全LTE调制解调器、射频前端(RFFE)和电源管理系统。nRF9160是市场上最紧凑、最完整、最节能的蜂窝物联网解决方案。

集成调制解调器支持LTE-M和NB-IoT，可以在全球范围内运行，无需任何区域特制版。包括eDRX和PSM在内的所有节能特性都得到了支持， IPv4/IPv6支持传输和安全(TCP/TLS)等级。通过安全、加密的固件无线更新(FOTA)进行调制解调器固件升级。

Arm Cortex-M33应用处理器配备1MB闪存和256KB RAM，从而使得高级应用开发在单个设备解决方案中成为可能。

本芯片集成GPS接收器，提供各种操作模式，以适应各种使用位置跟踪功能的应用。

nRF9160内置丰富的通用接口和外设选择，包括12位ADC、RTC、SPI、I²C、I²S、UARTE、PDM和PWM。

使用Arm TrustZone技术进行隔离以及保护固件以及包括内存和外设在内的硬件的安全，其安全性达到同类产品中的最佳。Arm TrustZone帮助构建可靠、安全的物联网应用，这种具有安全启动、可信任的固件更新和信任根的执行等特点，而且不会影响性能。

Arm CryptoCell通过提供密码算法和安全资源来帮助保护您的物联网应用免受各种攻击威胁，进一步增强了安全性。CryptoCell专为功率受限器件优化的高性能密码解决方案而设计。

nRF9160同时支持SIM和eSIM卡，以用于与移动网络运营商的连接和认证。

nRF9160硬件和开发套件现在正在量产中，适用于完整的端到端传感器到云端开发。

LTE波段B1、B2、B3、B4、B5、B8、B12、B13、B14、B17、B18、B19、B20、B25、B26、B28和B66已获得认证。

主要特征

• 用于蜂窝物联网的完全集成SiP

• 专用应用处理器和内存

• 带有集成RFFE的多模LTE-M/NB-IoT调制解调器

• GPS辅助

• 单一型款通过全球运营认证运营认证

• LTE频段认证：B1, B2, B3, B4, B5, B8, B12, B13, B14, B17,B18, B19, B20, B25, B26, B28, B66

• 移动网络经营商认证：AIS, AT&T, Bell, Telstra, Verizon, Vodafone, KDDI, LGU+等

• 全球和法规认证：GCF, PTCRB, FCC, CE, ISED, ACMA RCM,NCC, IMDA, MIC, MSIP, IFT, ICASA, NBTC

• 认证总览：nordicsemi.com/9160cert

• 10x16x1.04mm LGA封装

LTE-M/NB-IoT调制解调器

• 集成RFFE

• 支持700-2200 MHz LTE频段

• 23dBm输出功率

• 辅助GPS

• eDRX和PSM省电模式

• 增强覆盖模式

• SMS, IPv4/IPv6

• TCP/UDP, TLS/DTLS

• 单引脚50Ω天线接口

• UICC接口

应用处理器

• 64MHz Arm®Cortex®-M33 CPU

• Arm TrustZone®用于可信执行

• Arm CryptoCell 310用于加速加密

• 1MB Flash内存和256KB RAM

• 4xSPI/UART/TWI

• PDM, I2S, PWM, ADC

• 自动电源和时钟管理

• 32个GPIO

应用

• 物流和资产跟踪

• 智慧城市

• 智能农业

• 工业和预测性维护

• 可穿戴和医疗

LTE-M/NB-IoT调制解调器

nRF9160 LTE调制解调器集成了RFFE、无线电和基带。它支持全球范围运作，使得cIoT产品无需分为多个特定区域型款。

LTE调制解调器支持半双工FDD运作以及所有节能和增强覆盖模式，提供单引脚天线接口。

LTE堆栈层L1至L3、IPv4/IPv6、TCP/UDP、TLS/DTLS都是调制解调器固件的一部分。应用处理器通过BSD secure socketsAPI与LTE调制解调器进行通信，并包含HTTP、CoAP、MQTT或LWM2M等应用层协议，以及应用程序本身。

nRF9160 LTE调制解调器同时支持插件或焊接形式的SIM和eSIM，它为SIM提供电源并自动处理所有通信操作。

专为真正的低功耗cIoT而设计

专门设计的nRF9160 SiP充分利用与LTE-M和NB-IoT标准相关的高能效可能性。Nordic设计了全部硬件和软件，从而提供无与伦比的优化的高效低功耗cIoT解决方案。

nRF9160支持PSM和eDRX节能模式，从而具有更长的睡眠运作时间。对于LTE-M和NB-IoT应用，PSM最小电流低至2.7uA，eDRX间隔为655s，LTE-M的平均电流为6uA，NB-IoT的平均电流则为9uA。

整体框图

昂科技术自主研发的AP8000万用型烧录器包含主机，底板，适配座三大部分。

AP8000通用烧录器_通用编程器

主机支持USB和NET连接，允许将多台芯片编程器进行组网，达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大的降低了PC硬件配置成本，方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件类型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

公司介绍

关于诺迪克半导体：诺迪克半导体（Nordic）成立于1983年，是一家挪威无晶圆厂半导体企业，致力于为无线市场提供高品质、易于使用、可靠和高性价比的超低功耗 (ULP) 解决方案，通过各具特色的四大产品线–2.4GHz RF、ANT、Bluetooth低功耗和Sub 1-GHz RF，公司使客户能够选择最能满足其特定应用需求的解决方案。

关于昂科技术：昂科技术（ACROVIEW）是全球领先的半导体芯片烧录解决方案提供商，公司坚持以科技改变世界、用智能驱动未来，持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5000自动化烧录机解决方案，为半导体和电子制造领域客户提供一站式解决方案，公司已服务包括华为、比亚迪、富士康等全球领先客户。
