昂科技术发布软件更新支持烧录Nuvoton新唐科技的高效能低功耗微控制器M481SIDAE

时间:2023-05-10   访问量:2113

芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表,其中Nuvoton新唐科技的高效能低功耗微控制器M481SIDAE已经被昂科的通用烧录平台AP8000所支持。

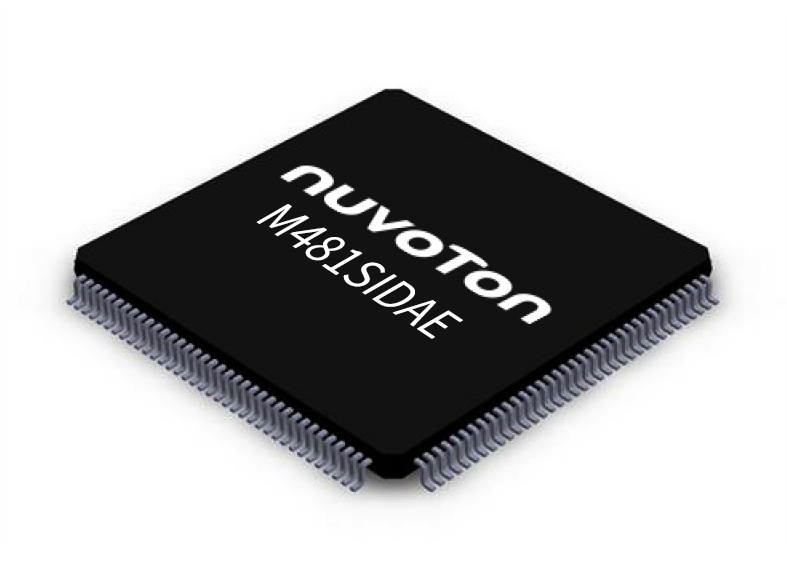

M481SIDAE以Arm® Cortex®-M4F为核心,是带有DSP指令集的高效能低功耗微控制器。其系统最高可运行至192MHz,动态运作下的功耗仅175µA/MHz。内建512KB双区块 (Dual Bank) 架构快闪记忆体 (Flash),可支持OTA (Over-The-Air) 韧体升级,并内建160 KB SRAM,包含32KB快取 (Cache) 用于加速外部SPI Flash就地执行 (eXecute-In-Place)。出厂前预先烧录bootloader,提供安全启动 (Secure Boot) 功能,可对存放于内建快闪记忆体内的程式码进行完整性检查,并整合安全保护区块 (Secure Protection ROM),提供一个用于保存机密程序或资料的安全空间。内建一次性可烧录 (One-Time Programmable ROM) 区块,可用于产品生命周期的管理。

M481SIDAE支持1.8V到3.6V操作电压,以及-40°C到105°C的工业级工作温度。本系列配置有多种高速UART/ SPI/ I²C/ PWM周边介面,封装型式为LQFP64。

应用领域:

物联网设备、资料收集器…等。



关键特性

• 核心

– 高达192MHz Arm®Cortex®-M4F核心

– DSP指令集

– 记忆体保护单元

• 记忆体

– 512KB快闪记忆体

– 160KB RAM,包含32KB外部SPI Flash快取

– 4KB安全保护区块(SPROM)

– 2KB一次性烧录区块(OTP)

• 循环冗余校验(CRC)单元

• 16通道周边DMA控制器

• 外部汇流排介面

– LCD平行介面,i80模式

• 时脉源 (Clocks)

– 4到24MHz晶振

– RTC用32kHz振荡器

– 内部12MHz RC振荡器

– 内部10kHz RC振荡器

– 内部PLL可达480MHz

• RTC

– 80位元组备份暂存器

• 计时器和PWM

– 4个32位元计时器

– 12个增强型PWM带有12个16位元计时器

– 12个基本型PWM带有2个16位元计时器

– 1个24位元倒数SysTick计时器

– 1个看门狗计时器

– 1个视窗看门狗计时器

• 类比周边

– 1个12位元,多达16通道5 MSPS SAR ADC

– 2个12位元1 MSPS DAC

– 2个满摆幅 (Rail-to-rail) 比较器

– 2个运算放大器

• 通信介面

– 多达6个低功耗UART介面 (17Mbps),包含2个LIN介面

– 多达3个ISO-7816介面 (3.4MHz),支持全双工UART模式

– 3个I2C介面 (可达3.4Mbps)

– 1个SPI Flash介面 (可达96MHz) 支持四线模式

– 1个四线SPI介面 (可达96MHz)

– 多达4个SPI/ I2S介面 (SPI可达96MHz、I2S可达192kHz/16-bit)

– 1个I2S介面 (192kHz/ 32-bit)

– 2个USCI介面,支持可程设UART/ SPI/ I2C

– 2个SD卡控制器(50MHz)

• 控制介面

– 2个正交编解码介面

– 1个24位元3通道输入捕捉计数器单元

• 操作特性

– 电压范围:1.8V至3.6V

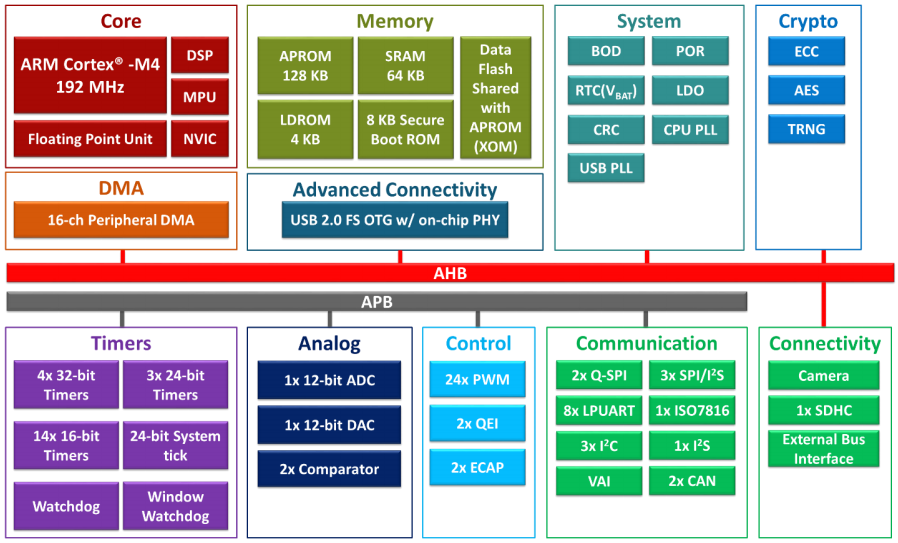

内部框图



昂科技术自主研发的AP8000万用型烧录器包含主机,底板,适配座三大部分。




主机支持USB和NET连接,允许将多台编程器进行组网,达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理,以保障芯片和编程器安全。内嵌高速FPGA,极大地加速数据传输和处理。主机背部有SD卡槽,将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内,通过编程器上的按键可进行工程文件的选择,加载,执行烧录等命令,以达到脱离PC便可操作的目的,极大的降低了PC硬件配置成本,方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式,让主机扩展性更强,目前已经支持了所有主流半导体厂家生产的器件,包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等,支持包括Intel Hex,Motorola S, Binary, POF等文件格式。





公司介绍




关于新唐科技:新唐科技(Nuvoton)成立于2008年,同年7月受让分割华邦电子逻辑IC事业单位正式展开营运,并于2010年在台湾证券交易所正式上市挂牌。新唐科技专注于开发微控制/微处理、智能家居及云端安全相关应用之IC、电池监控IC、影像感测IC、IoT应用IC、半导体组件等产品,相关产品在工业用、车用、通讯用、消费电子及计算机市场皆具领先地位;此外,新唐科技拥有的6吋晶圆制造厂,具备多样性制程技术能力,提供专业化晶圆代工服务。



关于昂科技术:昂科技术(ACROVIEW)是全球领先的半导体芯片烧录解决方案提供商,公司坚持以科技改变世界、用智能驱动未来,持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5000烧录自动化解决方案,为半导体和电子制造领域客户提供一站式解决方案,公司已服务包括华为、比亚迪、富士康等全球领先客户。
