昂科烧录器支持MindMotion灵动微电子的32位微控制器MM32F0163D6PV

时间:2024-01-25   访问量:1444

芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表,其中MindMotion灵动微电子的32位微控制器MM32F0163D6PV已经被昂科的通用烧录平台AP8000所支持。

MM32F0163D6PV微控制器搭载Arm®Cortex®-M0内核,最高工作频率可达96MHz。内置128KB高速存储器,并集成了丰富的I/O端口和外设模块。本产品包含1个12位的ADC、2个比较器、1个16位高级定时器、1个16位和1个32位通用定时器、3个16位基本定时器、1个低功耗定时器和1个实时时钟(RTC)模块,还包含标准的通信接口:1个I2C接口、1 个I3C从机接口,2个SPI或I2S接口、4个UART接口、1个低功耗UART、1个USB接口和1个FlexCAN-FD接口。

MM32F0163D6PV工作电压为2.0V~5.5V,工作温度范围(环境温度)包含-40℃~+85℃的工业型和-40℃~+105℃的扩展工业型(尾缀V)。内置多种省电工作模式保证低功耗应用的要求。

这些丰富的外设配置,使得MM32F0163D6PV微控制器适合于多种应用场合

• 工业物联网设备

• PC外设

• 电子门锁控制

• 医疗和保健设备

• 手持设备

• 游戏娱乐

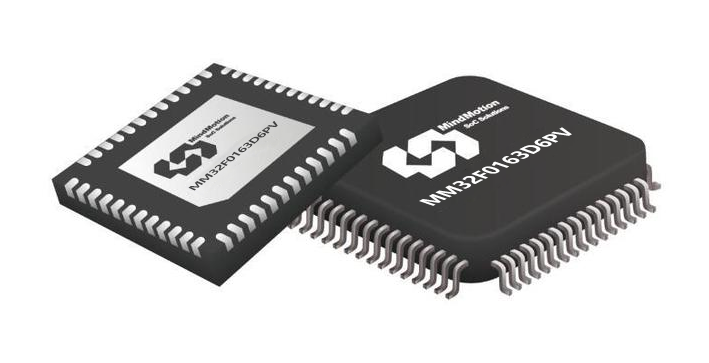

本产品提供LQFP64、LQFP48、LQFP44、QFN32和QFN28等多种封装形式。

MM32F0163D6PV

特征

• 内核与系统

– 32-bit Arm®Cortex®-M0

– 工作频率可达96MHz

– 32位硬件除法器

• 存储器

– 多达128KB的Flash存储器

– 多达16KB SRAM

– Boot loader支持片内Flash在线系统编程(ISP)

• 时钟、复位和电源管理

– 2.0V~5.5V供电

– 上电/断电复位(POR/PDR)、可编程电压监测器(PVD)

– 外部 4~24MHz高速晶体振荡器

– 内嵌经出厂调校的8MHz高速RC振荡器

– 内置PLL1可产生系统时钟,支持多种分频模式,为总线矩阵和外设提供时钟

– 内置PLL2为USB和FlexCAN-FD提供独立时钟

– 内嵌40KHz低速振荡器

– 外部32.768KHz低速振荡器(带LSE Bypass功能)

• 低功耗

– 多种低功耗模式,包括:睡眠(Sleep)、停机(Stop)、深度停机(Deep Stop)和待机模式(Standby)

• 1个7通道 DMA 控制器,支持外设类型包括定器、ADC、UART、LPUART、I2C、I3C、SPI 和 FlexCAN-FD

• 10个定时器

– 1个16位4通道高级控制定时器(TIM1),有4通道PWM输出,以及死区生成和紧急停止功能

– 1个16位通用定时器(TIM3) 和1个32通用定时器(TIM2),有多达4 个输入捕获/输出比较,可用于IR控制解码

– 3个16位基本定时器 (TIM14/TIM16/TIM17),有1个输入捕获/输出比较通道。TIM16和TIM17有1组互补输出,死区生成,紧急停止,调制器门电路用于IR控制

– 1个16位低功耗定时器(LPTIM),可在除Standby模式外的所有模式唤醒CPU

– 2个看门狗定时器(独立型的 IWDG 和窗口型的 WWDG)

– 1个Systick定时器:24位自减型计数器

• 1 个实时时钟(RTC)模块

• 多达57个快速I/O端口

– 所有I/O口可以映像到16个外部中断

– 所有端口均可输入输出电压不高于VDD的信号

• 多达11个通信接口

– 4个UART接口

– 1个低功耗UART(LPUART)接口

– 1个I2C接口

– 1个I3C从机接口

– 2个SPI接口(支持I2S模式)

– 1个USB Device接口

– 1个FlexCAN-FD接口,支持CAN 2.0B和CAN-FD

• 1个12位模数转换器(ADC),1μS转换时间,多达14个外部输入通道,2个内部输入通道

– 转换范围:0 ∼ VDDA

– 支持采样时间和分辨率配置

– 片上温度传感器

– 片上电压传感器

• 2个高速模拟比较器

• CRC计算单元

• 96位芯片唯一 ID(UID)

• 调试模式

– 串行调试接口(SWD) 接口

• 采用LQFP64、LQFP48、LQFP44、QFN32和QFN28封装




系统框图



昂科技术自主研发的AP8000万用型烧录器包含主机,底板,适配座三大部分。



AP8000烧录器_昂科烧录器



主机支持USB和NET连接,允许将多台编程器进行组网,达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理,以保障芯片和编程器安全。内嵌高速FPGA,极大地加速数据传输和处理。主机背部有SD卡槽,将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内,通过编程器上的按键可进行工程文件的选择,加载,执行烧录等命令,以达到脱离PC便可操作的目的,极大的降低了PC硬件配置成本,方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式,让主机扩展性更强,目前已经支持了所有主流半导体厂家生产的器件,包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等,支持包括Intel Hex,Motorola S, Binary, POF等文件格式。



关于灵动微电子:灵动微电子(MindMotion)成立于2011年,是中国本土通用32位MCU产品及解决方案供应商。灵动微电子的MCU产品以MM32为标识,基于Arm Cortex-M系列内核,自主研发软硬件和生态系统。目前已量产200多款型号,累计交付超3亿颗,在本土通用32位MCU公司中位居前列。客户涵盖智能工业、汽车电子、通信基建、医疗健康、智慧家电、物联网、个人设备、手机和电脑等应用领域。灵动微电子是中国为数不多的同时获得了Arm-KEIL、IAR、SEGGER官方支持的本土MCU公司,并建立了独立、完整的通用MCU生态体系,可以为客户提供从硬件芯片到软件算法、从参考方案到系统设计的各项支持。



关于昂科技术:昂科技术(ACROVIEW)是全球领先的半导体芯片烧录解决方案提供商,公司坚持以科技改变世界、用智能驱动未来,持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5000烧录自动化解决方案,为半导体和电子制造领域客户提供一站式解决方案,公司已服务包括华为、比亚迪、富士康等全球领先客户。
