STM32L4S5VIT是基于高性能Arm® Cortex®-M4 32位RISC内核的超低功耗微控制器产品(STM32L4+系列)。它们的工作频率最高可达120兆赫兹(MHz)。

Cortex-M4内核具备一个单精度浮点运算单元(FPU)，支持所有Arm®单精度数据处理指令以及所有数据类型。Cortex-M4内核还集成了一整套数字信号处理(DSP)指令和一个存储器保护单元(MPU)，这增强了应用程序的安全性。

这些器件内置高速存储器(2兆字节(Mbytes)的闪存和640千字节(Kbytes)的静态随机存取存储器(SRAM))、一个用于静态存储器的灵活外部存储器控制器(FSMC，适用于100引脚及以上封装的器件)、两个八线制串行外设接口(OctoSPI)闪存接口（所有封装均有），以及大量连接到两条高级外设总线(APB)、两条高级高性能总线(AHB)和一个32位多AHB总线矩阵的增强型输入输出(I/O)端口和外设。

STM32L4S5VIT器件为内置闪存和SRAM集成了多种保护机制：读保护、写保护、专有代码读保护以及一个防火墙。

这些器件提供一个快速的12位模数转换器(ADC，采样率为5兆次每秒(Msps))、两个比较器、两个运算放大器、两个数模转换器(DAC)通道、一个内部电压基准缓冲器、一个低功耗实时时钟（RTC）、两个通用32位定时器、两个专用于电机控制的16位脉宽调制(PWM)定时器、七个通用16位定时器以及两个16位低功耗定时器。这些器件支持用于外部Σ-Δ调制器(DFSDM)的四个数字滤波器。此外，最多可提供24个电容式感应通道。

它们还具备标准和先进的通信接口，例如：四个集成电路总线(I2C)接口、三个串行外设接口(SPI)、三个通用同步异步收发器(USART)、两个通用异步收发器(UART)和一个低功耗 UART、两个串行音频接口(SAI)、一个多媒体卡接口(SDMMC)、一个控制器局域网(CAN)接口、一个全速USB 2.0全速(USB OTG)接口、一个摄像头接口以及直接内存访问2D控制器(DMA2D)。

STM32L4S5VIT器件内置一个高级加密标准(AES)和一个哈希(HASH)硬件加速器。

这些器件在1.71至3.6伏(V)的电源供电下，工作温度范围为-40至+85摄氏度（结温+105摄氏度）以及-40至+125摄氏度（结温+130摄氏度）。一系列全面的低功耗模式使得低功耗应用的设计成为可能。

该系列器件支持一些独立电源，例如用于ADC、DAC、运算放大器和比较器的模拟独立电源输入、用于USB和多达14个I/O端口的3.3伏专用电源输入（这些I/O端口可独立供电，最低至1.08伏）。一个VBAT输入可用于备份实时时钟(RTC)和寄存器。

STM32L4S5VIT提供从100引脚到169引脚的六种封装形式。

特征

• 超低功耗与灵活电源控制

– 电源电压范围为1.71伏至3.6伏

– 工作温度范围为 -40摄氏度至85/125摄氏度

– 批量采集模式（BAM）

– VBAT模式下电流为305纳安：为实时时钟（RTC）和32个32位备份寄存器供电

– 关机模式下电流为33纳安（5个唤醒引脚）

– 待机模式下电流为125纳安（5个唤醒引脚）

– 带实时时钟（RTC）的待机模式下电流为420纳安

– 带实时时钟（RTC）的停止2模式下电流为2.8微安

– 运行模式下每兆赫兹（MHz）电流为110微安

– 从停止模式唤醒的时间为5微秒

– 除关机模式外，所有模式下均具备欠压复位（BOR）功能

– 互连矩阵

• 内核：采用带浮点运算单元（FPU）的 Arm®32位Cortex®-M4中央处理器（CPU），配备自适应实时加速器（ART加速器），可实现从闪存零等待状态执行，频率最高可达120兆赫兹（MHz），带有存储器保护单元（MPU），性能为150 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1基准测试），并支持数字信号处理（DSP）指令

• 性能基准测试

– 1.25 DMIPS/MHz（Drystone 2.1测试）

– 409.20 CoreMark®（在120MHz频率下为3.41 CoreMark/MHz）

• 能耗基准测试

– ULPMark™CP评分为233

– ULPMark™PP评分为56.5

• 时钟源

– 4至48兆赫兹晶体振荡器

– 用于实时时钟（RTC）的32千赫兹晶体振荡器（低速外部时钟，LSE）

– 内部16兆赫兹工厂校准的RC振荡器（精度±1%）

– 内部低功耗32千赫兹RC振荡器（精度±5%）

– 内部多速100千赫兹至48兆赫兹振荡器，由低速外部时钟（LSE）自动校准（精度优于±0.25%）

– 带时钟恢复功能的内部48兆赫兹时钟

– 3个锁相环（PLL），分别用于系统时钟、通用串行总线（USB）、音频和模数转换器（ADC）

• 带硬件日历、闹钟和校准功能的实时时钟（RTC）

• 多达24个电容式感应通道：支持触摸按键、线性和旋转触摸传感器

• 先进的图形功能

– Chrom-ART加速器（DMA2D），用于增强图形内容的创建

– Chrom-GRC（图形内存管理单元，GFXMMU），可实现高达20%的图形资源优化

– 带有两条差分串行接口（DSI）通道的MIPI®DSI主机控制器，每条通道速度最高可达500兆比特每秒（Mbit/s）

– 液晶显示器-薄膜晶体管（LCD-TFT）控制器

• 16个定时器：2个16位高级电机控制定时器、2个32位通用定时器、5个16位通用定时器、2个16位基本定时器、2个低功耗16位定时器（在停止模式下可用）、2个看门狗定时器、系统滴答定时器（SysTick）

• 多达136个快速输入输出（I/O）端口，大部分支持5伏耐压，多达14个 I/O端口可独立供电，最低至1.08伏

• 存储器

– 2兆字节闪存，2个存储区支持边读边写，具备专有代码读保护功能640千字节静态随机存取存储器（SRAM），其中64千字节带有硬件奇偶校验

– 用于静态存储器的外部存储器接口，支持静态随机存取存储器（SRAM）、伪静态随机存取存储器（PSRAM）、 NOR 闪存、NAND 闪存和铁电随机存取存储器（FRAM）

– 2个八线制串行外设接口（Octo-SPI）存储器接口

• 4个用于Σ-Δ调制器的数字滤波器

• 丰富的模拟外设（独立供电）

– 12位模数转换器（ADC），采样率为5兆次每秒（Msps），通过硬件过采样最高可达16位，每兆次采样电流为200微安

– 2个12位数模转换器（DAC），具备低功耗采样保持功能

– 2个带有内置可编程增益放大器（PGA）的运算放大器

– 2个超低功耗比较器

• 20个通信接口

– USB 2.0全速（USB OTG 2.0）接口，支持低功耗模式（LPM）和总线供电设备（BCD）

– 2个串行音频接口（SAI）

– 4个快速模式 Plus（FM+，1 兆比特每秒）的集成电路总线（I2C）接口，支持系统管理总线（SMBus）/ 电源管理总线（PMBus）

– 6个通用同步异步收发器（USART）（支持 ISO 7816、局部互连网络（LIN）、红外数据协会（IrDA）、调制解调器协议）

– 3个串行外设接口（SPI）（使用双八线制串行外设接口时为 5 个 SPI）

控制器局域网（CAN）（2.0B 主动模式）和多媒体卡接口（SDMMC）

• 14通道直接内存访问（DMA）控制器

• 真随机数发生器

• 循环冗余校验（CRC）计算单元，96位唯一标识符（ID）

• 8至14位摄像头接口，最高速度为32兆赫兹（黑白）或10兆赫兹（彩色）

• 加密硬件加速器：高级加密标准（AES，128/256位密钥）、哈希算法（HASH，SHA-256）

• 开发支持：串行线调试（SWD）、联合测试行动小组（JTAG）、嵌入式跟踪宏单元（ETM）

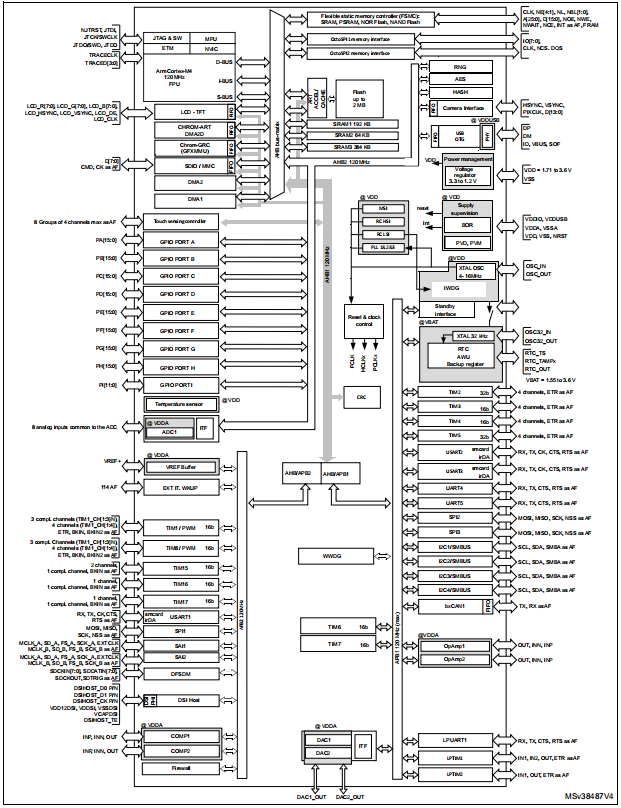

内部框图

昂科技术自主研发的AP8000万用烧录器，是一款功能强大的烧录解决方案，支持一拖一及一拖八配置的在线和离线版本，同时提供针对eMMC和UFS的专用烧录方案，全面满足ST此系列所有芯片型号的裸片（离线）及在板烧录需求。AP8000由主机、底板和适配座三大核心组件构成，作为行业领先的通用烧录平台，它不仅能够兼容市场上各类可编程芯片的烧录需求，还是昂科chip烧录IPS5800S的核心烧录平台，高效支撑大规模烧录任务的执行。

该主机同时支持USB和NET连接，能够实现多台编程器的组网，从而同步控制多台编程器进行烧录操作。内置的安全保护电路能够即时检测到芯片放反或短路等异常情况，并立即断电，确保芯片和编程器的安全。主机内部集成了高速FPGA，显著提升了数据传输和处理速度。主机背部设有SD卡槽，用户只需将PC软件生成的工程文件保存至SD卡根目录并插入卡槽，通过编程器上的按钮即可选择、加载和执行烧录等指令，无需依赖PC即可操作，这不仅降低了PC硬件配置成本，还便于快速构建工作环境。

AP8000通过底板与适配板的组合设计，大大增强了主机的扩展性能，目前能够支持所有主流半导体厂商的产品，涵盖MindMotion, HISILICON, CHIPSEA, GOODiX, Chip ON等品牌。其支持的器件类型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多种文件格式。
